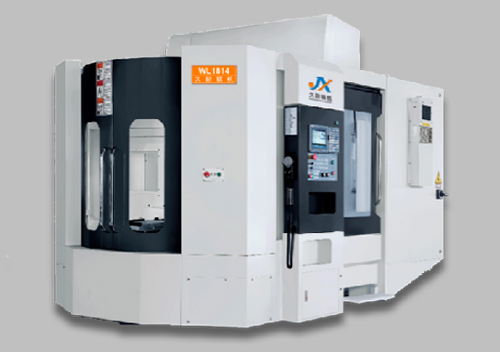

高速、高精、承载大、占地小、刚性强。
在机床设计上,久勋精机领先的将最新的拓普分析软件及有限元素分析软件应用于机床设计。强化整体结构刚性及介面刚性。配合高效率主轴马达,使重切削能力能充分发挥。采用进口的控制系统,搭配严格的动平衡校正。使高精度,高品质的加工变得可能。
采用台湾高精度主轴,标准转速6000rpm,并带有主轴气幕保护装置,确保主轴高精度稳定,寿命长,选配3000转。主轴采用大功率(18.5-30kw)双绕组广域伺服电机驱动,扭矩可达210NM(opt3000转可达420NM)。工作台采用高精度齿轮盘定位,定位精度±2”重复定位精度±1”。

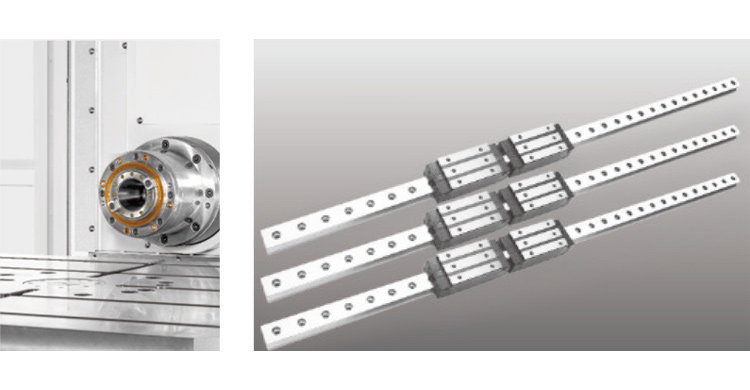

所有线轨机型三轴均采用国际知名品牌高精度线轨,具有以下优点:刚性高、滚动阻力系数低,定位精度高,加工产品表面精度好。
规格参数 | |||||
加工参数 | WL-1290 | WL-1812 | WL-2214 | WL-2516 | WL-3018 |
X轴行程(mm) | 1200 | 1800 | 2200 | 2600 | 3000 |
Y轴行程(mm) | 900 | 1200 | 1400 | 1700 | 1800 |
Z轴行程(mm) | 500 | 500 | 500 | 700 | 1000 |
主轴转速(rpm) | 0-6000 | 0-6000 | 0-6000 | 0-6000 | 0-6000 |
传动方式 | 齿轮/皮带 | 齿轮/皮带 | 齿轮/皮带 | 齿轮/皮带 | 齿轮/皮带 |
主轴中心至工作台面(mm) | 50-950 | 50-1250 | 50-1550 | 50-1750 | 80-1880 |
主轴端面至工作台中心(mm) | 150-650 | 200-700 | 200-700 | 200-900 | 200-1200 |
工作台尺寸(mm) | 1300x700 | 2000x1100 | 2200x1300 | 2650x1400 | 3200x1700 |
工作台最大载重(kg) | 4000 | 8000 | 10000 | 15000 | 18000 |
T型槽尺寸(mm) | 5x22x200(横向) | 8x22x200(横向) | 9x22x200(横向) | 12x22x200(横向) | 13x22x220(横向) |
旋转工作台 | 选配 | 选配 | 选配 | 选配 | 选配 |
CNC系统(套) | FANUC OiMF | FANUC OiMF | FANUC OiMF | FANUC OiMF | FANUC OiMF |
切削速度X/Y/Z(m/min) | 8 | 6 | 6 | 6 | 6 |
速度移动(m/min) | 12 | 10 | 10 | 10 | 10 |
主轴电机(kw) | 18.5/22 | 30 | 30 | 30 | 37 |
机床定位精度(mm) | ±0.015/300 | ±0.015/300 | ±0.015/300 | ±0.015/300 | ±0.015/300 |
机床重复定位精度(m/min) | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
所需气压(kgf/cm“ | 6 | 6 | 6 | 6 | 6 |
电压需求(KVA) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
机床重量(kg) | 13000 | 22000 | 26000 | 32000 | 45000 |
外形尺寸长x宽x高(mm) | 4160x3000x3700 | 5500x3500x4000 | 6200x3700x4200 | 6780x4500x4500 | 7600x5000x5200 |
