1.以耐重切削、稳重、精密而赢得客户的口碑。其重要因素除了来自于精湛的设计与构造，更重要的是我们采用各式精密仪器，彻底为品质把关。

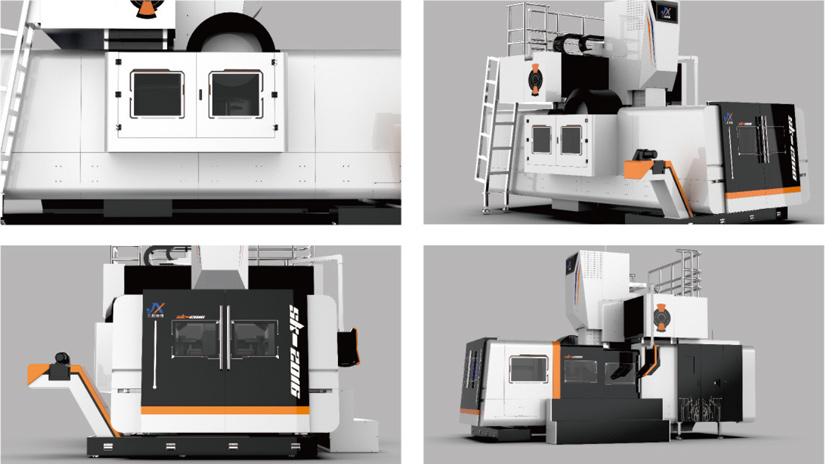

2.全新设计的机床外观结构，体现了更好的宜人性，更有效的防水放屑性能。丰富的附件头，并辅以各种换头方式，满足多种加工需求。
3.智能预诊断方案，全新的保养理念，讲传统的被动服务转换为主动服务。

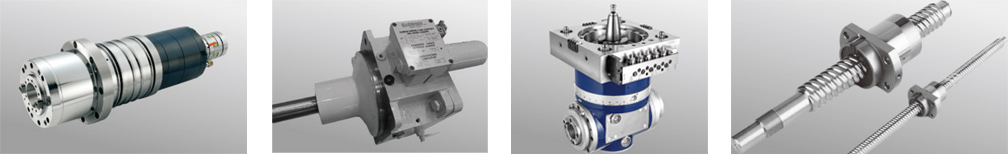

三轴采用台制/欧制双螺帽精密滚珠 螺杆，经硬度化热处理，精密研磨， 保证最佳进给精度及微量进给。导 轨均为进口重载线轨，具有速度快、 高刚性、低摩擦、低噪音、低温升变化等特性。
自动头仓，结构紧凑，实现自动换头减少加工辅助时间，提高加工效率。
BF齿轮箱，高强度的齿轮组合, 高低档切换，满足各种加工需 求。有空挡，便于调整和维护。
采用台湾专业厂家生产的高速、高精度，高刚性重载主轴单元，轴向和径向承载能力强。
| 规格参数 | |||||||||
加工范围 | XTK-2216 | XTK-2518 | XTK-3022 | XTK-4028 | XTK-6032 | XTK-6036 | XTK-6540 | XTK-8036 | XTK-8545 |
X轴行程(mm) | 2200 | 2500 | 3200 | 4000 | 6000 | 6000 | 6500 | 8000 | 8500 |
丫轴行程(mm) | 1600 | 1800 | 2200 | 2800 | 3200 | 3600 | 4000 | 3600 | 4500 |
Z轴行程(mm) | 850 | 1000 | 1000 | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 |
龙门有效宽度(mm) | 1650 | 1850 | 2250 | 2850 | 3250 | 3650 | 4050 | 3650 | 4550 |
主轴鼻端到工作台面距离(mm) 200-1050 | 200-1200 | 200-1200 | 200-1400 | 200-1400 | 200-1700 | 200-1700 | 200-1700 | 200-1700 | |
工作台 | |||||||||
尺寸(XxY轴方向mm) | 2200x1400 | 2500x1600 | 3000x1800 | 4000x2500 | 6000x2800 | 6000x3000 | 6500x3200 | 8000x3000 | 8500x3500 |
T型槽(mm) | 22 | 22 | 22 | 28 | 28 | 28 | 28 | 28 | 28 |
最大载重(kg) | 6000 | 8000 | 10000 | 12000 | 18000 | 20000 | 25000 | 28000 | 30000 |
主轴 | |||||||||
主轴转速(rpm) | 6000 | 6000 | 6000 | 4500/6000 | 4500/6000 | 4500/6000 | 4500/6000 | 4500/6000 | 4500/6000 |
主轴传动方式 | 皮带式 | 皮带式 | BF直连 | BF直连 | BF直连 | BF直连 | BF直连 | 8F直连 | BF直连 |
锥度 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
驱动进给 | |||||||||
三轴快速移动(m/min) | X12/Y12/Z10 | X12/Y12/Z10 | X12/Y12/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 |
切削进给(m/min) | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
最小输入单元(mm) | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
定位精度(mm) | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 |
重复定位精度(mm) | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
圆盘式刀库 | |||||||||
刀具数(把) | 24选配 | 24选配 | 24选配 | 24选配 | 24选配 | 24选配 | 24选配 | 24选配 | 24选配 |
刀柄规格 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
选刀方式 | 双向任意 | 双向任意 | 双向任意 | 双向任意 | 双向任意 | 双向任意 | 双向任意 | 双向任意 | 双向任意 |
刀具交换时间(sec) | T-T25SEC | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC | T-T25SEC | T-T25SEC | T-T:2.5SEC |
最大刀具重量(kg) | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 |
